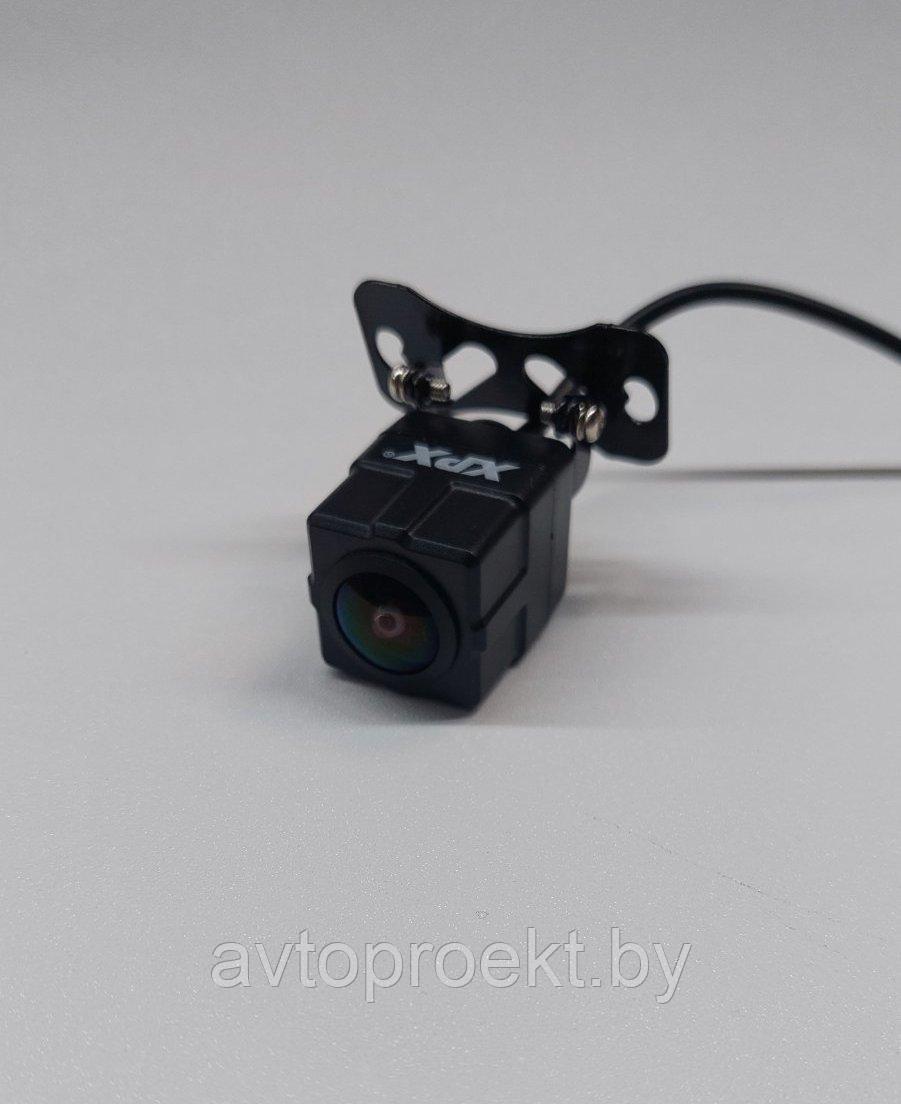

Универсальная камера заднего вида XPX UHD-604 формата AHD/CVBS

CVBS (Composite Video Baseband Signal) – это композитный видеосигнал, также является аналоговым сигналом видеопередачи (без звука), который несет в себе информацию в стандартном разрешении до 700TVL. CVBS - PAL (Европа, Ю.Америка) и NTSC (Япония и С.Америка). Оба стандарта имели соотношение сторон 4:3. За основу берется использование разрешения стандартной четкости SD (Standart Definition). Формат изображения по вертикали - строки,а по горизонтали - пиксели, поскольку горизонтальный формат связан непосредственно с разрешением видеокамеры, а вертикальный - неизменный и определяется стандартом развертки аналогового сигнала: 576i для PAL, 480i для NTSC. Стандарт PAL как наиболее часто используемый имел свое развитие с классификацией на PAL D1 (720*576) с соотношением сторон 4:3 и PAL 960H (960*576) с соотношением сторон 16:9.

AHD (Analog High Definishion) переводится как аналоговый сигнал высокой четкости. Это аналоговая технология передачи hd или full hd в виде изображения по обычному коаксиальному кабелю на расстояние до 500 метров без потери качества и задержек. Высокое разрешение AHD — это устройства высокого разрешения (HD или Full HD).

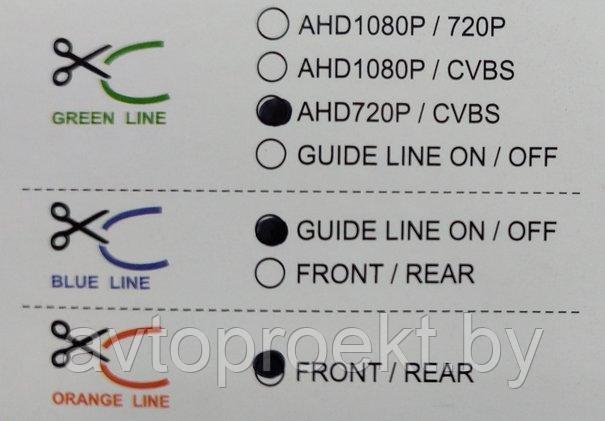

Обрезка зеленого провода - возможность смены формата камеры AHD 720p или NTSC/PAL

Обрезка оражевого провода - возможность смены заднего вида на передний вид

Обрезка синего провода - возможность отключения линий разметки
